2-3 小型线性滑轨 MGN/MGW系列

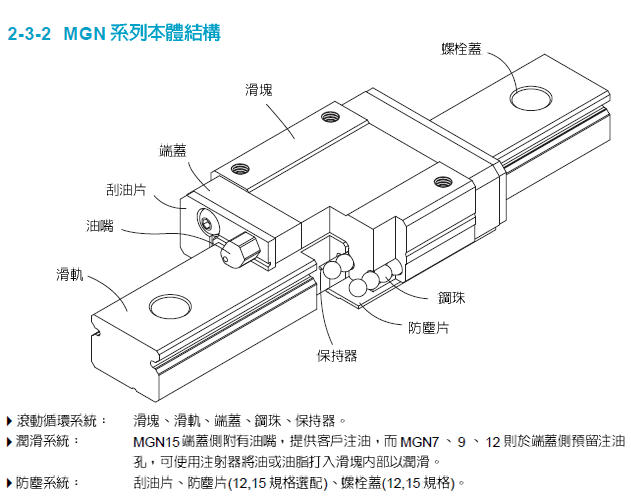

2-3-1 MGN系列小型线性滑轨之特点
1.体积小、轻量化,特别适合小型化设备使用。
2.滑块、滑轨材质提供不锈钢及合金刚两种。不锈钢材质之线性滑轨,包含滑块、滑轨及其它金属配件如钢珠、保持器等,皆使用不锈钢材质,具备防锈的特性。
3.采用歌德型四点接触设计,可承受个方向负荷,具备刚性强,精度高等特性。
4.有钢珠保持器设计,在精度允许下具备互换性。

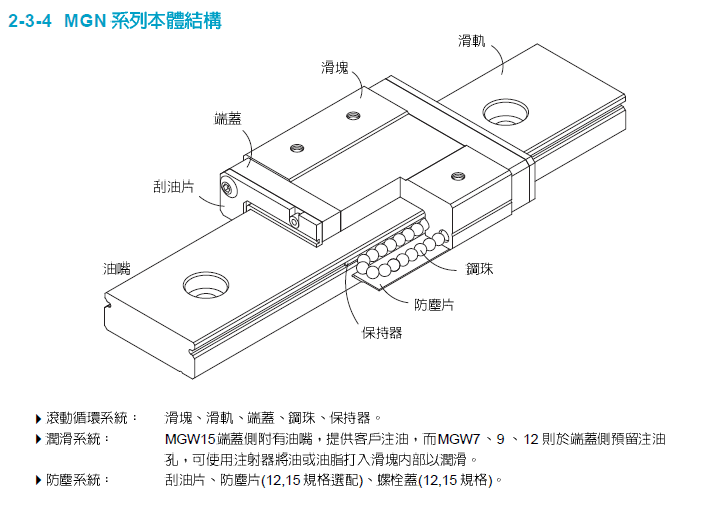

2-3-3 MGW小型宽幅线性滑轨之特点
MGW系列大幅提高轨宽之设计特点如下:
1.加宽滑轨之设计大幅提升力矩负荷能力,可单曲使用。
2.歌德型四点接触设计,可承受各种方向之负荷并具有高刚性之特点。
3.滑块装有微小型保持钢丝,取下滑块钢珠也不会脱落。
4.滑轨、滑块及所有金属配件均采用不锈材质,具抗腐蚀之特性。
2-3-5 应用范围
MGN/MGW系列应用范围 包括:半导体制造设备、印刷电路板IC组装设备、医疗设备、及其手臂、精密测量仪器、办公室自动化设备、其它小型直线滑动装备。

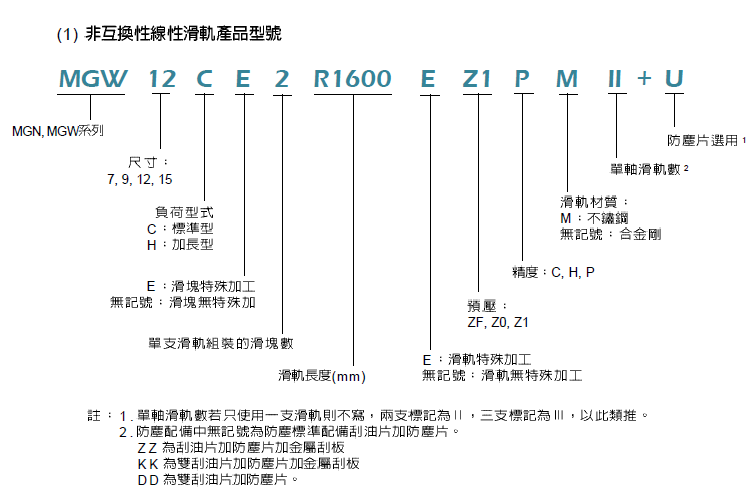

2-3-6 产品规格型号

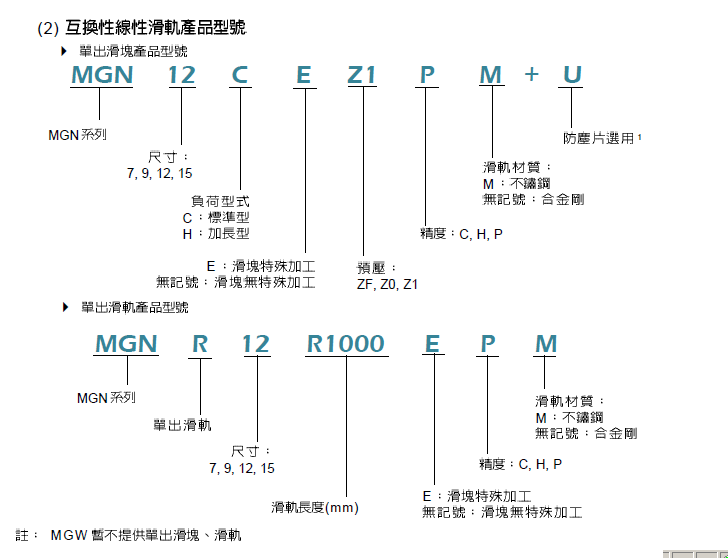

非互换性型及互换性型两种线性滑轨,两者规格尺寸相同,主要差异点在於互换性之滑块、滑轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由於烟台同升科技发展有限公司在制造上有良好的尺寸控制及价格的品质要求,互换性之组合精度目前已达到一定的水准,对不需配对安装线性滑轨的客户而言,是一项很好的选择。产品型号主要标明系列、尺寸、型式、精度等级、预算等规格要求,以利订货时双方对产品的确认。

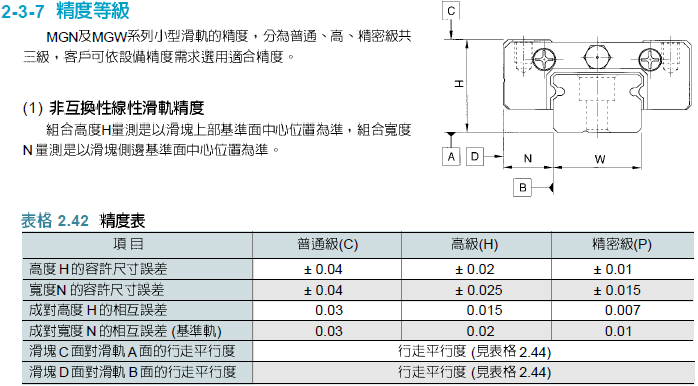

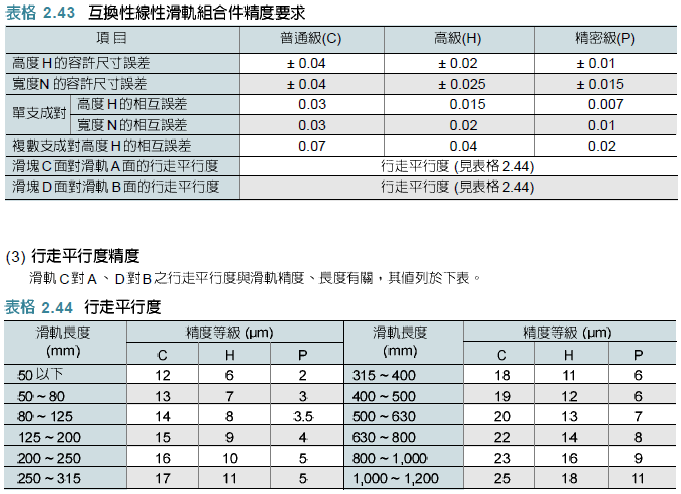

(2)互换性线性滑轨精度
互换性线性滑轨精度在滑块组装於单支滑轨之成对高及宽度精度,同非互换性线性滑轨精度,但若组长於不同支滑轨上,因滑轨高度误差,其成对高及宽度精度,比非互换性线性滑轨精度稍微逊色,而行走平行度精度则同非互换性线性滑轨之精度。

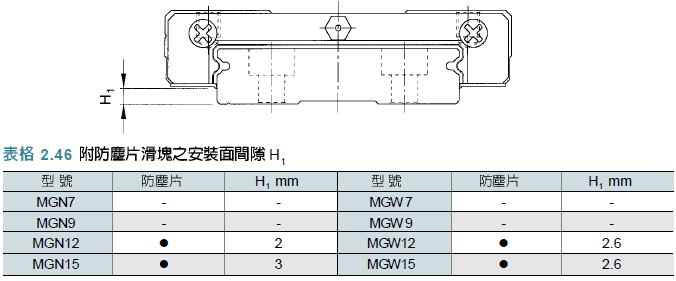

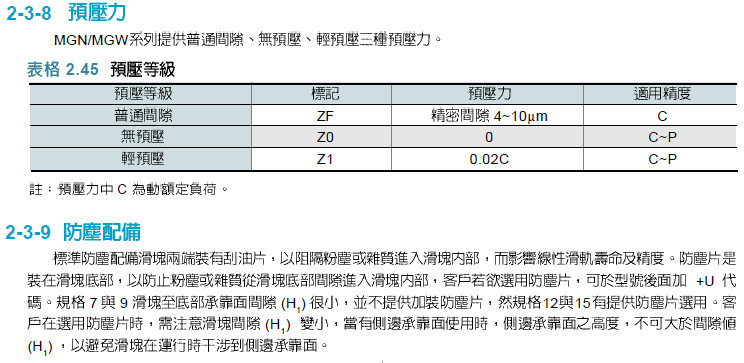

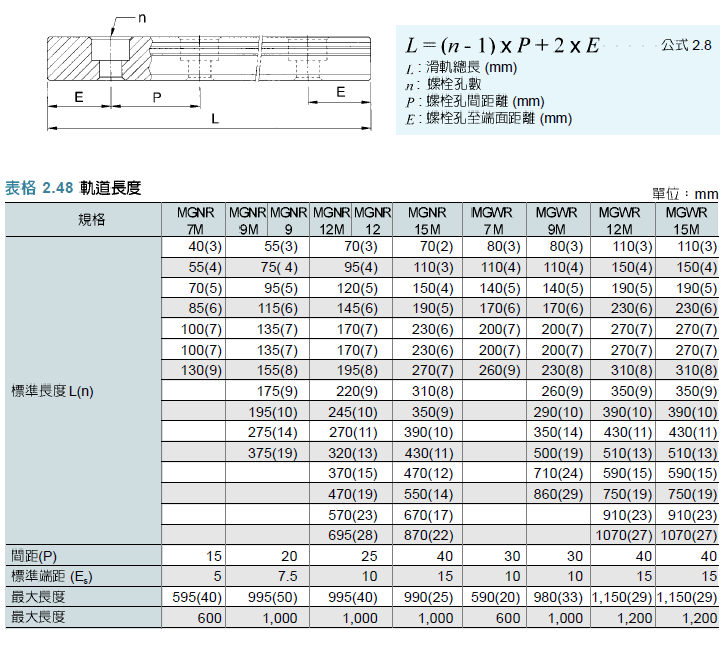

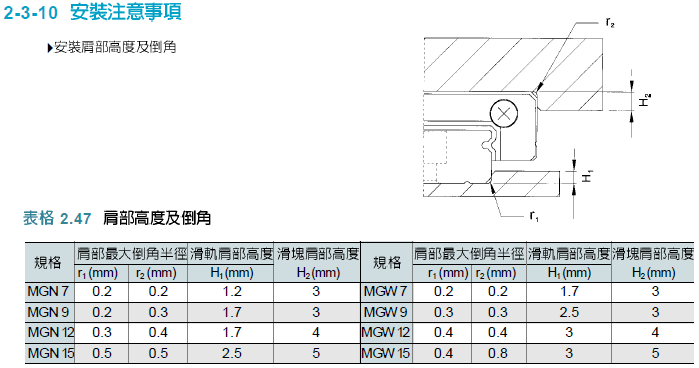

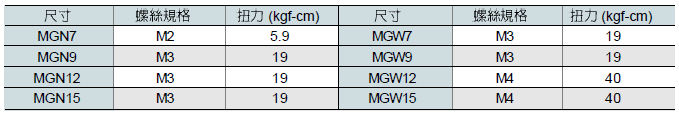

2-3-11 单支滑轨标准长度及最大长度
拥有滑轨标准长度库存,以供应客户需求。若客户订购非标准长度滑轨时,端面距离E的尺寸,最好不要大於1/2P,防止因E的尺寸过大,导致滑轨装配后端部的不稳定,而降低线性滑轨的精度,亦不可取用过小的E值(小於E)以避免螺栓孔破孔。
