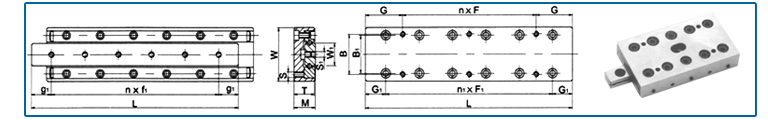

型号 | 主要尺寸 | 其它尺寸
| 滚柱个数 | 额定载荷(kN) | ||||||||||||||||||
行程 | W | M | L | 工作台
| 基座 | |||||||||||||||||
B | F | n×F | G | S | F1 | n1×F1 | B1 | G1 | T |
W1 | S1 | f1 | n×f1 | g1 | Z | c | C0 | |||||
SGHA-2035 | 18 | 30 | 12 | 35 | 22 | 28 | 1×28 | 3.5 | M3 | 15 | 1×15 | 20 | 10 | 11.5 | 12.2 | M3 | 20 | 1×20 | 7.5 | 5 | 0.51 | 0.51 |
SGHA-2050 | 30 | 50 | 43 | 1×43 | 3.5 | 2×15 | 15 | 2×15 | 10 | 7 | 0.69 | 0.76 | ||||||||||
SGHA-2065 | 40 | 65 | 30 | 1×30 | 17.5 | 3×15 | 3×15 | 9 | 0.85 | 0.98 | ||||||||||||
SGHA-2080 | 50 | 80 | 45 | 1×45 | 17.5 | 4×15 | 4×15 | 12 | 0.98 | 1.27 | ||||||||||||
SGHA-2095 | 60 | 95 | 30 | 2×30 | 17.5 | 5×15 | 5×15 | 14 | 1.18 | 1.57 | ||||||||||||
SGHA-2110 | 70 | 110 | 45 | 1×45 | 32.5 | 6×15 | 6×15 | 17 | 1.47 | 2.06 | ||||||||||||
SGHA-2125 | 80 | 125 | 45 | 2×45 | 17.5 | 7×15 | 7×15 | 19 | 1.57 | 2.25 | ||||||||||||
SGHA-3055 | 30 | 40 | 16 | 55 | 30 | 40 | 1×40 | 7.5 | M4 | 25 | 1×25 | 28.4 | 15 | 15.5 | 16 | M4 | 35 | 1×25 | 10 | 6 | 1.27 | 1.37 |
SGHA-3080 | 45 | 80 | 65 | 1×65 | 7.5 | 2×25 | 25 | 2×25 | 15 | 10 | 2.16 | 2.84 | ||||||||||
SGHA-3105 | 60 | 105 | 50 | 1×50 | 27.5 | 3×25 | 3×25 | 13 | 2.94 | 4.22 | ||||||||||||
SGHA-3130 | 75 | 130 | 75 | 1×75 | 27.5 | 4×25 | 4×25 | 17 | 3.63 | 5.69 | ||||||||||||
SGHA-3155 | 90 | 155 | 50 | 2×50 | 27.5 | 5×25 | 5×25 | 20 | 3.92 | 6.37 | ||||||||||||
SGHA-3180 | 105 | 180 | 75 | 1×75 | 52.5 | 6×25 | 6×25 | 24 | 4.02 | 6.57 | ||||||||||||
SGHA-3205 | 130 | 205 | 75 | 2×75 | 27.5 | 7×25 | 7×25 | 26 | 4.22 | 7.16 | ||||||||||||

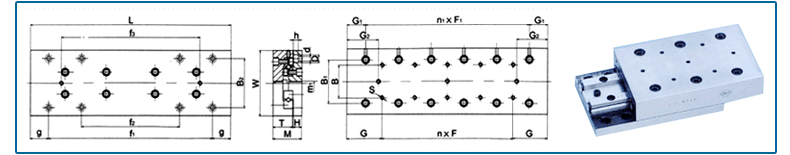

型号 |
| 其它尺寸
| 滚柱个数
| 额定载荷 | ||||||||||||||||||||
行程 | W | M | L | 工作台
| 基座
| |||||||||||||||||||
Ｂ | n×F | G | S | B1 | n1×F1 | G1 | G2 | Ｔ | H | d×D×h | m1 | B2 | f1 | f2 | f3 | g | Z | c | c0 | |||||
SGHB-4085 | 50 | 80 | 35 | 85 | 40 |
| 42.5 | M5 | 53 | 1×40 | 22.5 | 10.5 | 24 | 10.5 | 5.5×9.5×6 | M4 | 60 | 65 |
|
| 10 | 7 | 3.53 | 4.80 |
SGHB-4125 | 75 | 125 | 1×40 | 2×40 | 18 | 80 |
|
| 22.5 | 11 | 5.20 | 8.04 | ||||||||||||
SGHB-4165 | 105 | 165 | 2×40 | 3×40 | 23 | 120 |
|
| 14 | 6.77 | 11.3 | |||||||||||||
SGHB-4205 | 135 | 205 | 3×40 | 4×40 | 30.5 | 160 | 80 |
| 18 | 8.14 | 14.5 | |||||||||||||
SGHB-4245 | 155 | 245 | 4×40 | 5×40 | 38 | 200 | 120 |
| 22 | 9.42 | 17.7 | |||||||||||||
SGHB-4285 | 185 | 285 | 5×40 | 6×40 | 43 | 240 | 160 |
| 26 | 10.7 | 20.9 | |||||||||||||
SGHB-6110 | 60 | 100 | 45 | 110 | 50 |
| 55 | M6 | 63 | 1×50 | 30 | 16 | 31 | 13 | 7×11×7 | M5 | 60 | 90 |
|
| 6 | 7.45 | 10.6 | |
SGHB-6160 | 95 | 160 | 1×50 | 2×50 | 23.5 | 140 |
|
| 10 | 9 | 9.31 | 14.1 | ||||||||||||
SGHB-6210 | 130 | 210 | 2×50 | 3×50 | 31 | 190 |
| 90 | 13 | 12.5 | 21.1 | |||||||||||||
SGHB-6260 | 165 | 260 | 3×50 | 4×50 | 38.5 | 240 |
| 140 | 16 | 15.6 | 28.2 | |||||||||||||
SGHB-6310 | 200 | 310 | 4×50 | 5×50 | 46 | 290 |
| 190 | 19 | 17.1 | 31.8 | |||||||||||||
SGHB-6360 | 235 | 360 | 5×50 | 6×50 | 53.5 | 340 | 140 | 240 | 22 | 19.8 | 38.8 | |||||||||||||
SGHB-6410 | 265 | 410 | 6×50 | 7×50 | 63.5 | 390 | 190 | 290 | 26 | 22.5 | 45.9 | |||||||||||||
